淮安华江自动化仪表有限公司

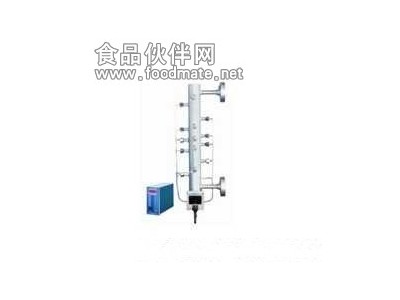

    HJ-UDZ系列电接点液位计主要用于锅炉汽包、高低加热器、除氧器、蒸发器、直流锅炉 起动分离器、水箱等的水位测量。本装置由测量筒和二次仪表组成，采用数码显示和汽红、水绿双色发光二极管显示液位。测量筒的电极在水中对筒体的阻抗小，在汽中对筒体的阻抗大。 随着水位的变化，电极在水中的数量产生变化，转换成电阻值的变化，传送到二次仪表，从而实现水位的显示、 报警、保护联锁等功能。
电接点液位计产品特点：    ①具有闪光、声音报警功能。
    ②具有4-20mA信号输出，可接DCS系统，设有保护联锁输出功能。
    ③具有自供电功能，断电后可继续工作4小时。
    ④仪表上设有三个按钮，a报警消音、b排污按钮、c检测按钮。
电接点液位计技术参数：
    ①电源电压：220V±10% 、50Hz
    ②工作环境温度：-10-45℃
    ③工作相对湿度：≤85%
    ④液体水阻范围：0-500KΩ
    ⑤继电器输出接点容量：220V、3A
    ⑥水位显示点数：5-19点（最多可达38点） 例如19点：0、±15、±30、±50、±75、±100、±150、±250、±300
    ⑦外形尺寸：800mm×160mm×300mm 安装尺寸： 15mm×76mm
    ⑧整机功率：≤5W
电接点液位计测量筒与电极：
    1.测量筒制造标准 按国家机械行业标准JB/T6691-93锅炉用电接点液位计技术条件制造、生产、检验。
    2.电极（电接点）采用超纯陶瓷制造。结构分两种：压入式和螺纹式
电接点液位计主要技术指标：
    工称压力：1.6、2.5、4.0、6.4、10、12、16、22MPa 绝缘性能：≥500MΩ
    工作压力：≤21.56MPa 可测中心距：≤2200mm
    工作温度：372℃
电接点液位计工作原理：
    液位计根据水与汽电阻率不同而设计。测量筒的电极在水中对筒体的阻抗小。在汽中对筒体的阻抗大。 随着水位的变化，电极在水中的数量产生变化。转换成电阻值的变化。传送到二次仪表，从而实现水位的显示、 报警、保护联锁等功能。
