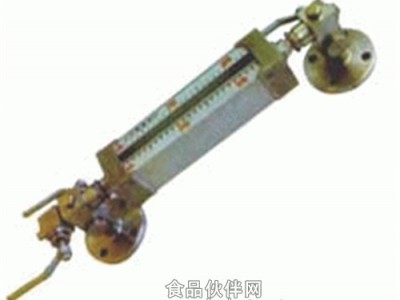

HJ-DUGS单色石英管水位计主要用于各类承压容 器和工业蒸汽锅炉上的液位显示。由于选用了特制的增强型玻璃管，因此它比原HJ-X49H型锅炉平板水位计更具安全性、可靠性、显示更清晰、保养、维修更方便。它的外观无论从体积或重量都比原来缩小了许多，仪表整体感觉小巧、新颖。
HJ-DUGS单色石英管水位计结构原理：HJ-DUGS单色石英管水位计上、下两端装有法兰与锅炉或容器的法兰连通，通过水位计可直接观察到容器内液气的实际高度。
HJ-DUGS单色石英管水位计特性比较：
| 型 号 | HJ-DUGS | HJ-DUGS |
| 外观 | 小巧、新颖 | 粗糙、较笨重 |
| 安装中心距(mm) | 300~2000 | 300~500 |
| 可视高度 | 100~1800 | 100~300 |
| 重量、体积比 | 1.0倍 | 1.5倍 |
| 工作压力 | ≤6.4MPa | ≤4.0MPa |
| 工作温度 | -10~450℃ | -10~250℃ |
| 维修装拆 | 方便 | 较繁 |
| 附加装置 | 照明、防霜、蒸汽夹套 | 照明 |
●可视高度：100、150、240、300······1800mm
●被测介质工作压力： 1.6，2.5，4.0，6.4MPa
●工作温度：-10℃~+450℃
●伴热蒸汽压力：≤0.6MPa
●蒸汽夹套尺寸：G1/2″外螺纹
●观察距离：15M(自然光)50M(附照明)
●照明灯：36V AC 6W
●接口法兰：采用化工部1997年颁发的HG20592~20635-97法兰标准。法兰通径DN20，DN25，如用户需采用其他标准(如GB、ANSI、DIN等标准)可根据用户需要设计。使用说明：●水位计使用时，应先缓慢打开阀门进液，然后特玻璃管预热20~30分钟，有一定温度后，方能全部打开两端阀门进水或其它介质。●在使用过程中要求经常排污，避免污蚀阻塞通道，出现假水位现象。●当石英管因意外损坏时，借助于仪表上下手柄将上下旋塞的塞子转90°，可阻止容器内的介质继续外流，此时，可更换损坏件。运输、贮存、安装、使用和维护：●包装后的水位计可用常规的运输工具运输，但应避免剧烈振动和雨雪直接侵蚀。●水位计应放在温度0~40℃，相对湿度不大于80%的干燥通风室内，室外空气不应含腐蚀仪表的介质。●水位计必须垂直安装，其垂直偏差度应小于3°。●水位计与容器之间应装有截止阀，以便清洗和检修时与介质隔离。●根据介质情况，应定期对本体管进行清洗，清除管内的杂物。订货须知：●型号规格 ●测量范围(中心距L) ●工作压力 ●工作温度 ●材质要求 ●法兰标准
